Paglalarawan: |
Transmission Line Running Head Board |
Working Load: |
Max 320 Kn |
Function: |
Stringing Conductors |
Dami ng mga konduktor: |
2,3,4,6 |
Sheave Lapad Ng Stringing Blocks: |
75-125mm |
modelo: |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |

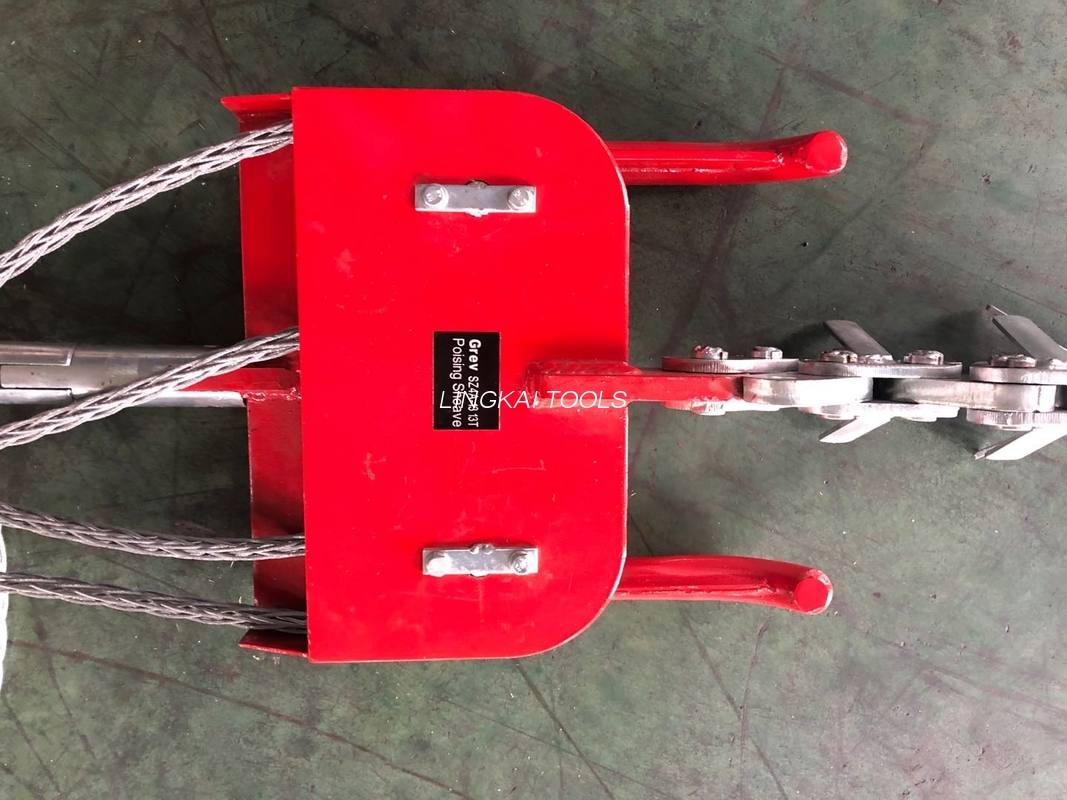

Running Boards Balanse Type Four Bundle Conductors Sa Overhead Line Construction
Paglalarawan ng Produkto
Ang Running Head Boards ay ginagamit para sa mga naka-bundle na conductor na nagkuwerdas at humihila sa mga stringing block. Kami ay nagdisenyo at gumawa ng 2, 3, 4, 6,8 na conductor na nagpapatakbo ng mga board. Mayroong dalawang uri ng running boards ayon sa pangangailangan ng customer. Ang isa ay uri ng pag-aayos, ang isa pa ay uri ng balanse na may center pulley at steel wire pulling rope.
Mga Teknikal na Parameter
| Numero ng item | Modelooo | Rated Load (kN) | Timbang (kg) | Lapad ng Naaangkop na Sheave (mm) | Mga tampok |
| 17231 | SZ4A-13 | 130 | 96 | 100 | Balanseng uri ng pulley |
| 17232 | SZ4B-13 | 130 | 65 | 100 | Ang mga konduktor ay independyente sa bawat isa. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | Ang mga konduktor ay independyente sa bawat isa. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | Ang mga konduktor ay independyente sa bawat isa. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | Ang mga konduktor ay independyente sa bawat isa. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | Ang mga konduktor ay independyente sa bawat isa. |
2 Bundled Conductors Running Boards
| Item No. | Modelooo | Paglalarawan | Working Load (KN) | Timbang (kg) | Mga marka |
| 17220 | SZ2-8 | Ginagamit para sa 508X75 stringing block | 80 | 17 | Ang mga konduktor ay nakakuwerdas nang hiwalay mula sa iba't ibang mga gulong ng toro |
| 17221 | SZ2-8A | Ginagamit para sa 660X100 stringing block | 80 | 19 | |
| 17222 | SZ2-8B | Ginagamit para sa 822X110 stringing block | 80 | 20 | |
| 17223 | SZ2A-8 | Ginagamit para sa 660X100 stringing block | 80 | 90 | Balanse ang istraktura ng pulley |
| 17224 | SZ2B-13 | Ginagamit para sa 822X110 stringing block | 130 | 55 | Ang mga konduktor ay nakakuwerdas nang hiwalay mula sa iba't ibang mga gulong ng toro |
| 17225 | SZ2C-13 | Ginagamit para sa 916X110 stringing block | 130 | 50 | |
| 17226 | SZ2B-18 | Ginagamit para sa 1024X125 stringing block | 180 | 65 |
Application: Ito ay ginagamit para sa stringing 2 bundled conductors, upang ikonekta ang pilot wire rope sa conductors. Ang vertical heavy links ay humahawak sa running board sa pahalang na posisyon para sa tamang pagpasok sa stringing blocks. Ang uri ng balanse pulley ay karaniwang ginagamit para sa 2 bundle na konduktor na hinila mula sa parehong mga gulong ng toro ng tensioner.
6 (8) Bundled Conductors Running Boards
| Item No. | Modelooo | Paglalarawan | Rated Load (KN) | Timbang (kg) | Mga marka |
| 17241 | SZ6B-25 | Ginagamit para sa 822X110 stringing block | 250 | 140 |
Ang mga konduktor ay nakakuwerdas nang hiwalay mula sa iba't ibang mga gulong ng toro |
| 17242 | SZ6B-25A | Ginagamit para sa 660X100 stringing block | 250 | 137 | |
| 17243 | SZ6A-18 | Ginagamit para sa 660X100 stringing block | 180 | 160 | Uri ng Balanse |
| 17244 | SZ6A-25 | Ginagamit para sa 822X110 stringing block | 250 | 180 | |
| 17246 | SZ8B-28 | Ginagamit para sa 822X110 stringing block | 280 | 240 | Uri ng Pag-aayos |
Application: Ito ay ginagamit para sa stringing 6 at 8 bundled conductors, upang ikonekta ang pilot wire rope sa conductors. Ang vertical heavy links ay humahawak sa running board sa pahalang na posisyon para sa tamang pagpasok sa stringing blocks. Ang uri ng balanse pulley ay karaniwang ginagamit para sa 2 bundle na konduktor na hinila mula sa parehong mga gulong ng toro ng tensioner.
