Paano Mababawasan ng Electrical Cable Pulling Tools ang Oras ng Pag-install Nang Hindi Nakakasira ng Cable?

Balangkas at Pangako ng Mambabasa

Kung ano ang iyong lalayuan

• Isang plain-English na mapa ng mga kategorya ng tool at kung ano talaga ang inaayos ng bawat isa sa site.
• Isang talahanayan ng desisyon na maaari mong kopyahin sa isang panloob na checklist ng pagbili.
• Isang paulit-ulit na daloy ng trabaho (pre-pull → pull → post-pull) na nagpapababa ng friction at rework.
• Mga tala na nakatuon sa mamimili para sa paghahambing ng mga supplier nang higit sa "pinakamababang presyo."

Ang Pinakakaraniwang Pain Points sa Cable Pulling

Sa papel, ang paghila ng cable ay "traksyon lamang." Sa katotohanan, isa itong problema sa system: geometry ng ruta, kondisyon sa ibabaw, bigat ng cable, pagpapadulas, kontrol ng tensyon, at paghawak ng disiplina lahat ay magkakasama. Narito ang mga pain point na lumalabas sa parehong maliit na duct pulls at malalaking trench installation.

1) Friction spike na pumipigil sa paghila

Hindi pare-pareho ang friction. Nag-spike ito sa mga bends, offsets, duct transition, at rough entry point. Kung hindi mo pinangangasiwaan ang mga spike na iyon, makukuha mo paghinto, sobrang init sa mga contact point, o "hero pulls" na lumalampas sa ligtas na pag-igting.

2) Cable jacket scuffing at pagkasira ng pagkakabukod

Ang pinsala ay madalas na nagmumula sa mga pangunahing kaalaman: matutulis na mga gilid sa bibig ng duct, pagkaladkad sa magaspang na mga base ng trench, mga roller na inilagay nang napakalayo, o paghila ng mga ulo na hindi sukat at nakahanay nang tama.

3) Bend radius violations sa mga sulok at manhole

Kahit na sa tingin ng isang tripulante ay "mabagal," ang isang hindi magandang pag-setup ng sulok ay maaaring makapilit ng masikip na pagliko. Na maaaring paikliin ang buhay ng cable at lumikha ng mga pagkakamali sa hinaharap.

4) Hindi makontrol na pag-igting at pag-twist

Maaaring ma-stress ng twisting ang mga conductor at lumikha ng mga isyu sa paghawak sa ibaba ng agos. Ang mahinang kontrol sa tensyon ay nagdaragdag din ng panganib sa mga crew at kagamitan. Dito mahalaga ang tamang pulling line, swivels, at tensioning approach.

5) Pagkawala ng pagiging produktibo mula sa trial-and-error tooling

Kung dumating ang crew na may dalang "karamihan sa mga tamang bagay," gugugol sila ng oras sa pag-improvise-kadalasan ay may mga resulta na mukhang maayos ngayon at mabibigo sa ibang pagkakataon. Ang isang nakaplanong toolset ay karaniwang mas mura kaysa sa isang solong muling paghila.

Mga Tool Group na Lumulutas sa Mga Punto ng Sakit

Ang isang malakas na toolkit ay sumasaklaw sa tatlong trabaho:gabay(kontrol na ruta at liko),hilahin(magbigay ng traksyon nang ligtas), atprotektahan(iwasan ang abrasion, pagdurog, at pag-twist). Nasa ibaba ang coreMga Tool sa Paghila ng Electrical Cablemga grupo at kung paano sila nagmamapa sa mga totoong problema sa mundo.

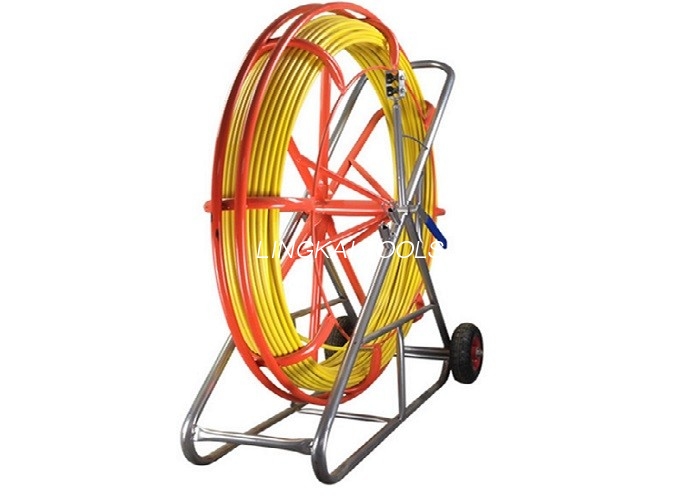

A) Duct rodders at fish system

• Ano ang ginagawa nila:Magtatag ng pilot path sa pamamagitan ng conduit/ducts para makahila ka ng lubid/linya nang hindi nasisira ang cable.
• Ang inaayos nila:Nawala ang oras sa "paano tayo makakarating sa isang linya?" at mga pagkabigo ng pilot-line sa mahabang panahon.
• Ano ang hahanapin:Tamang diameter ng baras para sa paninigas, braking system para sa kinokontrol na payout, at frame na stable sa panahon ng push/pull.

B) Straight-line rollers at trench rollers

• Ano ang ginagawa nila:Iangat at gabayan ang cable mula sa lupa upang mabawasan ang alitan at protektahan ang jacket.
• Ang inaayos nila:Pagkaladkad ng pinsala, pag-snagging, at hindi pantay na puwersa ng paghila sa ruta.
• Ano ang hahanapin:Na-rate na load, disenyo ng bearing, at roller spacing na tumutugma sa bigat ng cable at mga kondisyon ng ruta.

C) Corner roller, manhole/pithead roller, at proteksyon sa pagpasok

• Ano ang ginagawa nila:Kontrolin ang radius ng bend sa mga sulok at protektahan ang cable sa mga entry/exit point.
• Ang inaayos nila:Baluktot ang mga paglabag, durog na jacket sa mga gilid, at friction spike sa mga sulok.
• Ano ang hahanapin:Makinis na roller surface, stable frame, at madaling anchoring/positioning.

D) Cable grips (paghila ng mga medyas) at paghila ng mga ulo

• Ano ang ginagawa nila:Ilipat ang puwersa ng paghila nang pantay-pantay sa cable (o sa isang paghila ng mata/ulo), na binabawasan ang naisalokal na stress.
• Ang inaayos nila:Pagkadulas, pagkasira ng konduktor mula sa mga improvised knot, at hindi ligtas na mga koneksyon sa paghila.
• Ano ang hahanapin:Tamang hanay ng grip, kalidad ng mesh, secure na attachment, at compatibility sa mga swivel.

E) Mga swivel, anti-twist solution, at pulling line management

• Ano ang ginagawa nila:Bawasan ang twist transfer at panatilihing nakahanay ang pull system.
• Ang inaayos nila:Paikot-ikot, kinks, at hindi matatag na paghila.
• Ano ang hahanapin:Mag-load ng rating na tumutugma sa system at maayos na pag-ikot sa ilalim ng pag-igting.

F) Winch, pullers, capstans, at push/pull machine

• Ano ang ginagawa nila:Magbigay ng kontroladong traksyon, lalo na para sa mas mahaba o mas mabibigat na paghila.
• Ang inaayos nila:Mga limitasyon sa manual na paghila, hindi pantay na tensyon, at mga pagkakamaling dulot ng pagod.
• Ano ang hahanapin:Kontrol sa bilis ng linya, pagpepreno, pagiging tugma sa pagsukat/pagsubaybay sa tensyon, at ligtas na pag-angkla.

G) Mga tool na "Suporta" na tahimik na pumipigil sa mga sakuna

• Cable drum stand / paghawak ng reel:Pinipigilan ang drag, drum "runaway," at mga isyu sa side-loading.
• Mga tool sa pagsukat:Tumutulong na kumpirmahin ang haba ng ruta at planuhin ang roller spacing at staging.
• Diskarte sa pagpapadulas:Hindi isang "tool" sa kahulugan ng metal, ngunit isa ito sa mga pinakamalaking pagbabawas ng friction na maaari mong kontrolin.

Talahanayan ng Mabilisang Pagpili

Gamitin ito bilang isang mabilis na filter kapag tumutugmaMga Tool sa Paghila ng Electrical Cablesa mga kondisyon ng trabaho. (Tip: Kung hindi ka sigurado, unahin ang proteksyon at kontrol sa friction—pinakamababa ng dalawang iyon ang rework.)

Isang Praktikal na Cable Pull Workflow

Ang pagbili ng tool ay magbabayad lamang kung ang daloy ng trabaho ay disiplinado. Narito ang isang field-friendly na sequence na maaari mong i-standardize sa mga crew.

Hakbang 1: Pre-pull planning (10–20 minuto na nakakatipid ng oras)

• Survey ng ruta:Bilangin ang mga liko, tukuyin ang masikip na sulok, at kumpirmahin ang mga entry/exit point.
• Pagsusuri ng data ng cable:Kumpirmahin ang panlabas na diameter, pinakamababang radius ng bend, at paraan ng paghila (grip vs. pulling head).
• Roller plan:Magpasya ng uri ng roller at spacing; magdagdag ng mga roller sa sulok/pithead kung saan inaasahan ang mga friction spike.
• Diskarte sa linya ng piloto:Pumili ng duct rodder/fish approach, pagkatapos ay mag-upgrade sa pulling rope/line kung kinakailangan.
• Plano ng proteksyon:Tukuyin ang anumang matutulis na gilid, magaspang na mga base ng trench, o mga transition na nangangailangan ng mga bantay o mga manggas sa pagpasok.

Hakbang 2: Pag-setup na pumipigil sa pagkasira ng cable

• I-install muna ang proteksyon sa pagpasok:Huwag "hilahin nang isang beses at tingnan." Protektahan ang mga gilid bago hawakan ng cable ang mga ito.
• Sadyang ilagay ang mga roller:Masyadong ilang mga roller ay nagdaragdag ng drag; masyadong maraming mga roller na hindi maganda ang pagkakalagay ay nagpapataas ng mga snag point.
• Panatilihing tuwid ang pagkakahanay sa winch/puller:Ang maling pagkakahanay ay nagpapataas ng side load at twist.
• Gumamit ng wastong mga grip at koneksyon:Iwasan ang mga improvised na relasyon na nagtutuon ng stress.

Hakbang 3: Isagawa ang paghila nang may kontroladong tensyon

1. Magsimula nang mabagal:Hayaang "tumira" ang cable sa roller path bago tumaas ang bilis.
2. Mga sulok ng panonood:Maglagay ng isang tripulante sa bawat lokasyong may mataas na peligro upang subaybayan ang liko at alitan.
3. Panatilihin ang komunikasyon:Pinipigilan ng simpleng stop/slow/go protocol ang mga hindi pagkakaunawaan sa ilalim ng ingay at pressure.
4. Huminto kung makakita ka ng pinsala sa jacket:Ang isang pag-pause ngayon ay mas mura kaysa sa isang pagkakamali sa ibang pagkakataon.

Hakbang 4: Mga post-pull check na nagpapababa ng mga callback

• Visual na inspeksyon:Suriin ang kondisyon ng jacket sa mga sulok, mga entry, at mga kilalang rough segment.
• Kumpirmahin ang pagruruta:Tiyaking nakaupo nang tama ang cable at wala sa hindi sinasadyang compression.
• Idokumento ang setup:Ang mga larawan ng paglalagay ng roller at proteksyon sa pagpasok ay nakakatulong na kopyahin kung ano ang nagtrabaho.

Mga Kontrol sa Kaligtasan at Kalidad na Pinipigilan ang Muling Paggawa

Ang pinakaligtas na mga trabaho ay karaniwang ang pinakamahusay na kalidad na mga trabaho—dahil parehong umaasa sa predictability at kontroladong pwersa. Narito ang mga praktikal na kontrol na umaangkop sa pang-araw-araw na operasyon nang hindi nagpapabagal sa mga crew.

Kontrol 1: Pagsusuri ng rating ng "pinakamahinang link."

Ang bawat pull system ay may pinakamahina na na-rate na bahagi (grip, swivel, rope, roller, anchoring point). Tinutukoy ng bahaging iyon ang iyong ligtas na limitasyon. Ang pagbili mula sa isang supplier na nagbibigay ng malinaw na mga rating ay nakakabawas sa panghuhula.

Kontrol 2: Disiplina sa sulok

Ang mga sulok ay kung saan nagbanggaan ang friction, bend radius, at cable protection. Kung masikip ang mga badyet, mamuhunan muna sa mga solusyon sa sulok. Dito rin mabilis na nagbabayad ang mga matatag at wastong na-rate na roller.

Control 3: Induced voltage awareness (kapag naaangkop)

Sa ilang partikular na linya at stringing na kapaligiran, ang sapilitan na kuryente ay maaaring maging isang tunay na panganib. Maaaring gamitin ang mga espesyal na bloke ng saligan bilang bahagi ng plano sa pagpapatakbo kapag kailangan ito ng paraan ng trabaho—palaging sundin ang mga panuntunan at pamantayan sa kaligtasan ng iyong site.

Mga Tala sa Pagkuha para sa mga Mamimili

Kung bibili kaMga Tool sa Paghila ng Electrical Cablepara sa isang engineering team, narito kung paano suriin ang mga opsyon gamit pamantayang mahalaga sa larangan—hindi lamang sa isang katalogo.

Humingi ng impormasyon na nagpapababa ng panganib

• Na-rate na pag-load at saklaw ng aplikasyon:"Para saan ito na-rate at saan hindi ito dapat gamitin?"
• Mga detalye ng materyal at tindig:Ang materyal ng roller ay nakakaapekto sa proteksyon ng cable; Ang disenyo ng tindig ay nakakaapekto sa alitan at mahabang buhay.
• Mga pagpipilian sa configuration:Ang straight-line vs. corner vs. pithead setup ay hindi dapat "one-size-fits-all."
• Availability ng mga ekstrang bahagi:Lalo na para sa mga roller, frame, at moving assemblies.
• Packaging para sa export logistics:Pinipigilan ang pinsala bago maabot ng mga tool ang site.

Bilhin ang "system," hindi lamang ang tool

Ang pinakamahusay na gumaganap na mga setup ay mga katugmang kit: duct rodder → pilot line → pulling rope → swivel → grip → rollers (straight + corner + entry). Kung matutulungan ka ng isang supplier na tukuyin ang isang kumpletong kit para sa iyong mga karaniwang profile ng trabaho, mababawasan mo ang mga hindi pagkakatugma at on-site na improvisasyon.

Kung Saan Nababagay ang Isang Espesyal na Manufacturer

Kung kasama sa iyong mga proyekto ang paulit-ulit na pag-install sa ilalim ng lupa, pagruruta ng trench, o paghawak ng cable na may kaugnayan sa line-construction, maaaring sulit na magtrabaho kasama nito. isang manufacturer na sumasaklaw sa maraming kategorya ng tool—dahil nagiging mas madaling pamahalaan ang compatibility at mga rating sa buong system.

Halimbawa,Ningbo Lingkai Electric Power Equipment Co., Ltd. nag-aalok ng malawak na hanay ng mga produkto sa ilalim ngMga Tool sa Paghila ng Electrical Cablekategorya, kabilang ang mga duct rodder (para sa paggawa ng pilot-line), mga roller (para sa pagbabawas ng friction), at kaugnay na paghila/paghawak ng mga accessory—kapaki-pakinabang kapag sinusubukan mong i-standardize ang iyong mga crew kit sa halip na paghaluin ang mga hindi magkatugmang bahagi mula sa maraming pinagmumulan.

FAQ

Pangwakas na Takeaway

Ang pinakamahusayMga Tool sa Paghila ng Electrical Cablehuwag lang "hilahin nang mas malakas" - binabawasan nila ang alitan, pinoprotektahan ang mga ibabaw ng cable, kontrolin ang radius ng bend, at tulungan ang mga crew na mapanatili ang pare-parehong tensyon. Kung i-standardize mo ang isang tool system sa paligid ng iyong mga pinakakaraniwang ruta, makikita mo ang mas kaunting mga natigil na paghila, mas kaunting pinsala sa jacket, at mas kaunting mga mamahaling do-over.
