Ano ang Mga Tool sa Pag-install ng Underground Cable at Paano Nila Napapabuti ang Kahusayan ng Proyekto?

Abstract

Mabilis na lumalawak ang underground power at mga network ng komunikasyon habang hinahabol ng mga lungsod ang mas ligtas, mas maaasahan, at mas malinis na imprastraktura. Sa gitna ng pagbabagong ito ayMga Tool sa Pag-install ng Underground Cable, na tumutukoy hindi lamang sa bilis ng konstruksiyon kundi pati na rin sa kaligtasan, mahabang buhay ng cable, at pangmatagalang pagganap ng system. Ine-explore ng artikulong ito ang buong ecosystem ng underground cable installation tools, kabilang ang mga variation na pinalawak ng keyword gaya ng underground cable pulling tools, cable laying equipment, duct rodder system, winch, roller, at tension monitoring device. Batay sa mga kasanayan sa industriya at lohika ng engineering, ipinapaliwanag namin kung paano gumagana ang mga tool na ito, kung saan inilalapat ang mga ito, at kung paano pipiliin ang mga ito nang responsable alinsunod sa mga modernong pamantayan ng EEAT. Ang talakayan ay alam ng kadalubhasaan sa pagmamanupaktura mula saNingbo Lingkai Electric Power Equipment Co., Ltd.at nakatuon sa praktikal na halaga sa halip na mga pang-promosyon na claim.

Talaan ng mga Nilalaman

• Pag-unawa sa Mga Tool sa Pag-install ng Underground Cable
• Bakit Nangangailangan ang Underground Installation ng Specialized Equipment
• Ipinaliwanag ang Mga Pinalawak na Keyword at Mga Kategorya ng Tool
• Mga Pangunahing Uri ng Mga Tool sa Pag-install ng Underground Cable
• Paano Napapahusay ng Mga Tool na Ito ang Kaligtasan at Integridad ng Cable
• Pamantayan sa Pagpili para sa Iba't ibang Sitwasyon ng Proyekto
• Talahanayan ng Paghahambing ng Mga Karaniwang Tool sa Pag-install
• Mga Aplikasyon sa Industriya at Mga Kaso ng Paggamit
• Mga Pagsasaalang-alang ng EEAT sa Paggawa at Paggamit ng Tool
• Mga Madalas Itanong
• Konklusyon at Mga Susunod na Hakbang

Pag-unawa sa Mga Tool sa Pag-install ng Underground Cable

Ang Underground Cable Installation Tools ay tumutukoy sa isang espesyal na grupo ng mga mekanikal at haydroliko na aparato na idinisenyo upang gabayan, hilahin, protektahan, at pag-igting ang mga kable ng kuryente o komunikasyon na naka-install sa ibaba ng antas ng lupa. Hindi tulad ng overhead stringing tool, ang mga underground system ay gumagana sa mga nakakulong na kapaligiran gaya ng mga duct, conduit, trenches, at tunnels.

Ang mga tool na ito ay ininhinyero upang pamahalaan ang friction, bending radius, tensile stress, at katumpakan ng pagkakahanay. Ang hindi tamang tooling ay maaaring magresulta sa pagkasira ng cable sheath, insulation failure, o maagang pagtanda, na ginagawang kritikal na desisyon sa engineering ang pagpili ng tool sa halip na isang logistical afterthought.

Bakit Nangangailangan ang Underground Installation ng Specialized Equipment

Ang pag-install ng mga cable sa ilalim ng lupa ay nagpapakilala ng mga hamon na wala sa mga overhead system. Kabilang dito ang mga invisible na routing path, mas mataas na friction coefficient, limitadong access point, at mas mahigpit na mga kinakailangan sa kaligtasan. Ang Underground Cable Installation Tools ay partikular na idinisenyo upang tugunan ang mga isyung ito.

• Nabawasan ang visibility at limitadong mga opsyon sa pagwawasto kapag nagsimula ang pag-install
• Mas mataas na mechanical stress dahil sa duct friction at bends
• Mas malaking panganib ng thermal at moisture-related na pagkasira ng cable
• Mas mahigpit na kaligtasan sa lunsod at mga regulasyon sa kapaligiran

Ipinaliwanag ang Mga Pinalawak na Keyword at Mga Kategorya ng Tool

Upang lubos na maunawaan ang saklaw ng Underground Cable Installation Tools, kapaki-pakinabang na palawakin ang terminolohiya na karaniwang ginagamit sa industriya. Ang mga pagkakaiba-iba na ito ay madalas na naglalarawan ng paggana sa halip na ganap na magkahiwalay na mga produkto.

• Mga tool sa paghila ng cable sa ilalim ng lupa
• Cable laying equipment para sa underground system
• Mga cable winch at pulling machine
• Duct rodder at conduit rodding system
• Mga cable roller para sa pagpasok ng trench at duct
• Pagkontrol ng tensyon at mga aparato sa pagsubaybay

Mga Pangunahing Uri ng Mga Tool sa Pag-install ng Underground Cable

• Mga Cable Winch– Magbigay ng kontroladong puwersa ng paghila para sa malayuang pag-install
• Duct Rodders– Ginagamit upang gabayan ang mga linya ng piloto sa mga conduit bago hilahin ang cable

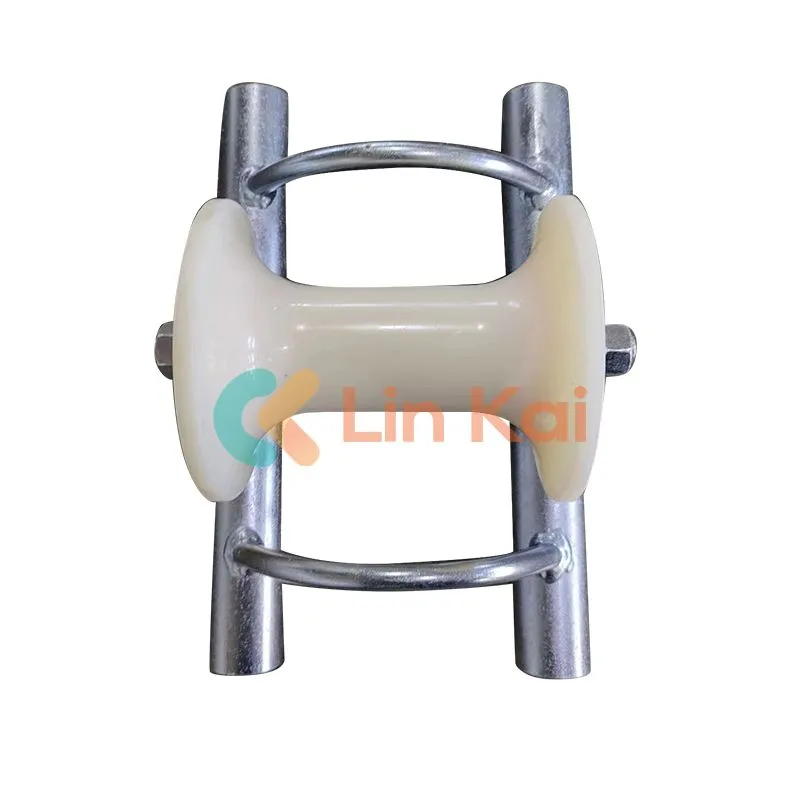

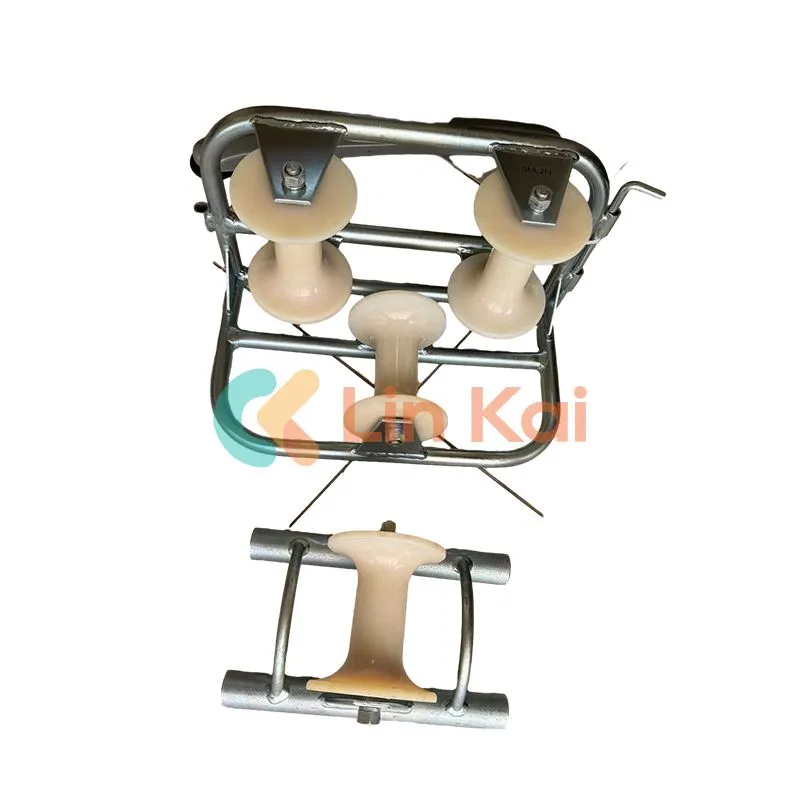

• Mga Cable Roller– Bawasan ang friction at protektahan ang mga cable sheath sa mga entry at exit point
• Paghila ng Grips– I-secure ang mga cable nang pantay-pantay sa panahon ng tensioned pulls
• Tension Metro– Subaybayan ang puwersa ng paghila upang maiwasan ang paglampas sa mga limitasyon ng cable

Paano Napapahusay ng Mga Tool na Ito ang Kaligtasan at Integridad ng Cable

• Ang mas mababang manu-manong paghawak ay binabawasan ang panganib sa pinsala
• Pinipigilan ng kinokontrol na pag-igting ang pag-uunat ng konduktor
• Pinoprotektahan ng na-optimize na radius ng baluktot ang mga layer ng pagkakabukod
• Ang pinababang friction ay nagpapaliit ng pag-iipon ng init sa panahon ng paghila

Pamantayan sa Pagpili para sa Iba't ibang Sitwasyon ng Proyekto

• Diametro at timbang ng cable
• Haba ng ruta at bilang ng mga liko
• Materyal ng duct at kondisyon ng panloob na ibabaw
• Mga hadlang sa urban versus rural installation

Talahanayan ng Paghahambing ng Mga Karaniwang Tool sa Pag-install

Mga Aplikasyon sa Industriya at Mga Kaso ng Paggamit

• Mga network ng pamamahagi ng kapangyarihan sa lungsod
• Mga koneksyon sa renewable energy grid
• Imprastraktura ng halamang pang-industriya
• Telecommunication at fiber optic system

Mga Pagsasaalang-alang ng EEAT sa Paggawa at Paggamit ng Tool

Mula sa pananaw ng EEAT, ang Underground Cable Installation Tools ay dapat na suportado ng nabe-verify na kadalubhasaan, transparent na proseso ng pagmamanupaktura, at napatunayang field performance. Mga tagagawa tulad ngNingbo Lingkai Electric Power Equipment Co., Ltd.ihanay ang disenyo ng produkto sa mga internasyonal na pamantayan sa pag-install at mga kinakailangan sa real-world engineering.

Mga Madalas Itanong

Ano ang tumutukoy sa tamang puwersa ng paghila para sa mga kable sa ilalim ng lupa?

Ang puwersa ng paghila ay hinihimok ng bigat ng cable, haba ng duct, koepisyent ng friction, at ang bilang at radius ng mga liko. Sa pagsasagawa, ginagamit ng mga installer pagsubaybay sa tensyon kasama ang mga kalkulasyon ng ruta para patuloy na humila ng mga load sa loob ng mga pinapahintulutang limitasyon ng tagagawa ng cable.

Paano ako pipili sa pagitan ng capstan winch at drum winch?

Ang isang capstan winch ay madalas na ginustong kapag kailangan mo ng tuluy-tuloy na paghila na may mahusay na kontrol at ang kakayahang pamahalaan ang mahabang paghila gamit ang isang rope loop sistema. Ang mga winch ng drum ay karaniwan kapag gusto mong ang linya ng paghila ay nakaimbak sa mismong drum. Dapat isaalang-alang ng iyong desisyon ang layout ng site, haba ng pull, mga pangangailangan sa pamamahala ng linya, at kung paano mo pinaplanong kontrolin ang tensyon.

Kailangan ko ba talaga ng duct rodder, o maaari ba akong mangisda ng isang linya sa pamamagitan ng conduit?

Para sa maikli, malinis, tuwid na mga conduit, maaaring gumana ang manual line fishing. Ngunit ang isang duct rodder (conduit rodding system) ay mas maaasahan nang mas matagal run, mas lumang mga duct, o mga ruta na may maraming liko. Binabawasan nito ang trial-and-error, pinapababa ang oras ng paggawa, at nakakatulong na maiwasan ang pinsalang dulot ng improvised na paghila.

Ano ang pagkakaiba sa pagitan ng cable pulling grips, mesh socks, at swivel connectors?

Ang paghila ng mga grip (mesh na medyas) ay namamahagi ng load sa mas mahabang seksyon ng cable jacket upang mabawasan ang localized na stress. Ang mga swivel connector ay nakaupo sa pagitan ng paghila ng linya at ang mahigpit na pagkakahawak upang mabawasan ang pag-twist, na mahalaga kapag humihila sa mga liko o kapag ang lubid ay maaaring paikutin. Ginagamit nang magkasama, maaari nilang protektahan parehong integridad ng cable at kalidad ng pag-install.

Paano mapipigilan ng mga cable roller ang pagkasira ng cable sa mga duct entry point?

Ang mga entry point ay mga lugar na may mataas na peligro dahil ang cable ay lumipat mula sa libreng espasyo patungo sa isang nakakulong na duct. Ang mga roller ay gumagabay sa cable nang maayos, bawasan ang jacket abrasion, at mapanatili ang isang mas ligtas na radius ng bend. Ito ay lalong mahalaga para sa mabibigat na MV/HV cable o kapag ang ruta ay agad na lumiliko pagkatapos ng pagpasok.

Kailan ako dapat gumamit ng pampadulas, at anong uri ang angkop?

Ang lubricant ay karaniwang ginagamit kapag ang friction ay inaasahang mataas: mahabang duct run, maraming liko, magaspang na conduit interior, o mas malalaking diameter ng cable. Gumamit ng isang inaprubahan ng cable na pulling lubricant na tugma sa materyal ng iyong cable jacket at mga lokal na kinakailangan sa kapaligiran. Iwasan ang mga "generic" na pampadulas na maaaring magpababa ng mga jacket o mag-iwan ng mga nalalabi.

Paano ko matantya ang friction at tension bago magsimula ang paghila?

Karaniwang kasama sa isang pre-pull assessment ang pagmamapa ng ruta, pagbibilang ng bend, inspeksyon ng conduit, at isang paraan ng pagtatantya ng tensyon (kadalasang nakabatay sa bigat ng cable, friction assumptions, at bend multiplier). Para sa mga pull na may mas mataas na panganib, maaaring pagsamahin ng mga team ang mga pagtatantya na ito sa real-time na pagsukat ng tensyon sa panahon ng pag-install upang patunayan ang mga pagpapalagay at maiwasan ang labis na karga.

Anong mga tool ang tumutulong na mapanatili ang minimum na radius ng baluktot sa panahon ng pag-install?

Pinoprotektahan ang bending radius sa pamamagitan ng tamang pagpili ng roller, mga roller ng sulok kung saan nagaganap ang mga pagbabago sa direksyon, at mga kinokontrol na paraan ng paghila na umiiwas sa biglaang mga jerks. Para sa mga sensitibong cable, ang mga installer ay maaaring magdagdag ng mga gabay sa radius o gumamit ng mga bigkis na idinisenyo upang mapanatili ang mas malaking radii, na binabawasan ang panganib ng panloob na konduktor at pinsala sa pagkakabukod.

Paano ko malalaman kung malinaw ang duct bago hilahin ang cable?

Kasama sa mga karaniwang hakbang ang pag-rodding sa duct, paghila ng mandrel (upang kumpirmahin ang internal clearance), at paggamit ng test pull line. Sa mga mapaghamong kapaligiran, maaaring ang mga koponan gumamit ng mga tool sa pag-inspeksyon ng duct tulad ng mga conduit camera. Ang pagkumpirma ng kondisyon ng duct nang maaga ay isa sa mga pinakasimpleng paraan upang maiwasan ang mid-pull stoppages at pagkasira ng cable.

Ano ang isang “pilot line,” at bakit ito mahalaga?

Ang pilot line ay ang paunang magaan na linya na inilagay sa isang duct upang magtatag ng landas para sa mas malakas na paghila ng mga lubid at, sa kalaunan, ang mismong cable. Isang well-set Ang linya ng piloto ay binabawasan ang kawalan ng katiyakan sa pag-install, nagbibigay-daan sa mga itinanghal na pull-up sa lakas, at tumutulong na panatilihing kontrolado at mahuhulaan ang huling paghila ng cable.

Paano ko mababawasan ang panganib ng cable twisting o "corkscrewing" habang humihila?

Ang panganib sa pag-twist ay nababawasan sa pamamagitan ng paggamit ng mga swivel connectors, pagpapanatiling nakahanay sa pulling rope, pamamahala ng payout nang tama, at pagpigil sa pag-ikot ng rope. Kinokontrol na paghila mahalaga din ang bilis. Kung babalewalain ang pag-twist, maaari itong isalin sa panloob na stress at potensyal na pangmatagalang isyu sa pagganap.

Aling Underground Cable Installation Tools ang pinakamahalaga para sa long-distance pulls?

Para sa malayuang trabaho, ang pangunahing sistema ay karaniwang may kasamang wastong laki ng winch, naka-calibrate na pagsubaybay sa tensyon, mataas na kalidad na pulling rope, tamang grip at swivel, at mga tool sa pamamahala ng friction tulad ng mga roller at lubricant. Maraming mga proyekto ang nakikinabang din sa mga gawi sa pagpaplano ng ruta at mga naka-stage na pull upang mapanatili ang mga load sa loob ng mga ligtas na limitasyon.

Anong dokumentasyon ang dapat ibigay ng isang kagalang-galang na tagapagtustos ng tool?

Maghanap ng mga malinaw na detalye (na-rate na mga load, materyales, dimensyon), mga tagubilin sa pagpapatakbo, gabay sa pagpapanatili, at impormasyon sa pagtiyak ng kalidad. Mga tagagawa tulad ngNingbo Lingkai Electric Power Equipment Co., Ltd.karaniwang sumusuporta sa mga tool na may teknikal na dokumentasyon na tumutulong sa mga kontratista na pumili at gumamit ng kagamitan nang responsable, na mahusay na umaayon sa mga inaasahan ng EEAT para sa transparency at kadalubhasaan.

Paano ko mapapanatili ang Underground Cable Installation Tools para mapahaba ang buhay ng serbisyo?

Kasama sa pangunahing pagpapanatili ang paglilinis pagkatapos gamitin (lalo na ang lubricant residue), pagsuri sa mga roller para sa makinis na pag-ikot, pag-inspeksyon sa mga grip kung may mga sirang strand, pag-verify ng winch mga bahagi at sistema ng pagpepreno, at pag-iimbak ng mga tool na tuyo upang maiwasan ang kaagnasan. Binabawasan din ng mga regular na inspeksyon ang panganib sa pagkabigo sa mga operasyong may mataas na karga.

Posible bang gamitin muli ang paghila ng mga lubid at grips nang ligtas?

Kadalasan oo, ngunit pagkatapos lamang ng inspeksyon. Ang mga lubid ay dapat suriin kung may abrasion, mga patag na seksyon, kontaminasyon, o sirang mga hibla. Dapat suriin ang mga grip para sa pinsala at katumpakan ng fitment. Ang mga patakaran sa muling paggamit ay dapat sumunod sa patnubay ng tagagawa at mga protocol sa kaligtasan sa lugar ng trabaho, lalo na kapag humihila ng mas mabibigat o mas mataas na boltahe na mga cable.

Konklusyon at Mga Susunod na Hakbang

Ang Underground Cable Installation Tools ay mahalaga sa mga modernong proyekto sa imprastraktura, na nakakaimpluwensya sa kahusayan, kaligtasan, at pangmatagalang pagiging maaasahan. Ang pagpili ng mga tamang tool at kasosyo ay makabuluhang binabawasan ang panganib sa pagpapatakbo.

Kung sinusuri mo ang mga kagamitan para sa mga underground cable project o kailangan mo ng angkop na teknikal na patnubay,makipag-ugnayan sa aminupang talakayin ang mga solusyon na idinisenyo para sa mga tunay na kondisyon ng pag-install.
