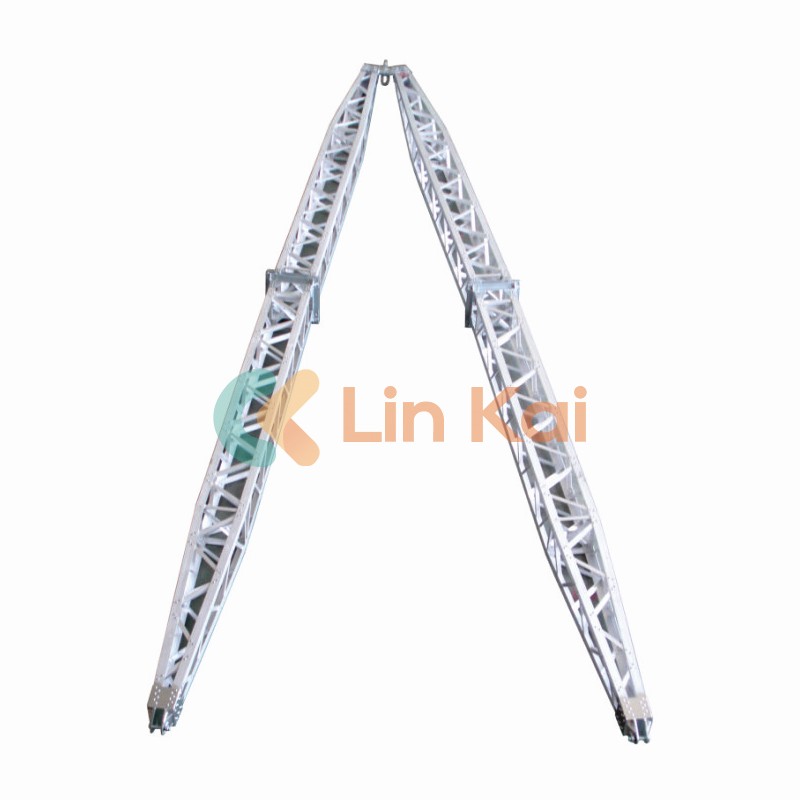

AnA-hugis lattice gin posteay isang pansamantalang, engineered na nakakataas na frame na ginamit upang itaas, posisyon at i-install ang mga poste, tower, at mga nauugnay na kagamitan sa panahon ng paghahatid-linya, telecom at istraktura ng istraktura ng utility. Hindi tulad ng single-tube o tubular gin poles, ang disenyo ng lattice ng A-hugis ay gumagamit ng isang bukas, tatsulok na frame na pinagsasama ang mataas na lakas, mababang timbang at torsional higpit. Ang pagsasaayos na ito ay ginagawang partikular na angkop sa pag-aangat at pagtatapos ng buong mga seksyon ng tower, mga antenna na pagtitipon, mga crossarm at mga katulad na sangkap kung saan kinakailangan ang kinokontrol, gabay na pag-aangat at isang compact on-site na bakas ng paa ay kinakailangan. Ang mga tagagawa ay karaniwang nag-aalok ng A-hugis lattice gin poles sa aluminyo-alloy at high-tensile na variant ng bakal upang balansehin ang portability, lakas at paglaban ng kaagnasan.

Sa pagsasagawa ng A-hugis lattice gin poste ay naka-angkla sa o malapit sa base ng istraktura at konektado sa seksyon na dapat itayo; Ang mga winches, snatch blocks at kinokontrol na rigging ay ginamit upang iangat at paikutin ang seksyon sa lugar. Sapagkat ang gin poste ay kumikilos bilang isang kinokontrol na braso at jack-point, binabawasan nito ang pangangailangan para sa mga malalaking mobile cranes sa mga remote o napilitan na mga site at samakatuwid ay isang pangkaraniwang solusyon para sa paghahatid, pamamahagi at remote na telecom tower na pagtayo. Ang pamamaraan ay malawak na na -dokumentado sa mga pamamaraan ng patlang at SOP para sa pagtatayo ng linya at tower.

Paano ito gumagana (disenyo, pangunahing mga parameter, at kung ano ang tukuyin kapag bumili ka)

Paano isinasalin ng isang A-hugis na lattice gin poste ang isang maliit na winch na hilahin sa isang ligtas, mahuhulaan na pag-angat? Sa core nito ang gin poste ay nagko -convert ng tensile winch force sa isang sandali tungkol sa pivot point sa koneksyon ng base. Ang A-hugis na lattice geometry ay nagpapanatili ng materyal na manipis at ilaw habang gumagamit ng mga tatsulok na miyembro upang labanan ang baluktot at pag-iwas, na namamahagi ng mga naglo-load sa pamamagitan ng maraming mga binti at mga node ng bracing sa halip na isang solong tubo. Ang top/head assembly ay inhinyero upang tanggapin ang iba't ibang mga kalakip (naayos na ulo, upending head, dual-use head) at rigging blocks, na pinapayagan ang gin poste na maitugma sa profile ng pag-angat ng seksyon ng tower.

Nasa ibaba ang isang maigsi na talahanayan ng mga teknikal na parameter na karaniwang ginagamit ng mga inhinyero ng site at mga inhinyero ng site upang ihambing ang mga modelo ng A-Shape lattice gin poste. Ito ang mga kinatawan na patlang at karaniwang mga saklaw-ang eksaktong mga halaga ay nag-iiba sa pamamagitan ng tagagawa at modelo, kaya palaging humiling ng mga sertipiko na tiyak na modelo, mga ulat sa pagsubok at mga tsart ng pag-load.

Ano ang dapat mong igiit sa data ng pabrika at mga dokumento sa paghahatid? Laging Humiling: Mga Sertipikadong Mga Ulat sa Pagsubok sa Materyales (makunat, ani), dimensional na mga guhit, isang tsart ng pag -load ng tagagawa (kabilang ang kapasidad ng pag -angat sa iba't ibang mga anggulo), mga tala ng welding/rivet kung naaangkop, mga sertipiko ng pagsubok para sa mga winches/snatch blocks na ibinigay, at isang nakasulat na inspeksyon at manu -manong pagpapanatili. Ang mga dokumentong ito ay tulay ang agwat sa pagitan ng isang pangkaraniwang spec at ang aktwal na ligtas na kakayahan sa pagtatrabaho ng gin poste sa iyong site.

Kung paano tumugma sa isang gin na post sa iyong mga kinakailangan sa site-isang maikling checklist na naka-embed sa teknikal na daloy ng trabaho: Alamin ang itinayo na seksyon ng timbang at center-of-gravity, tukuyin ang magagamit na mga puntos ng angkla at base geometry, kalkulahin ang kinakailangang sandali (Winch Pull × Lever Arm) at pumili ng isang post na may gin na may nai-publish na kapasidad sa anggulo ng gumaganang gagamitin mo. Kapag ang mga taas ng tower o hangin/yelo ay nagtutulak sa sobre, mag-upgrade sa mga modelo ng mas mataas na kapasidad o piliin ang serye na pinatibay ng bakal na idinisenyo para sa mabibigat na tungkulin. Ang mga tsart ng pag -load ng tagagawa at ang may -katuturang pamantayan ng gin poste ay dapat gamitin upang mapatunayan ang iyong pagpili.

Bakit pumili ng isang A-hugis lattice gin poste

Bakit pinili ng mga nakaranas na kontratista ang A-hugis lattice gin poste sa mga kahalili? Ang mga kadahilanan ay nahuhulog sa mga kategorya ng pagpapatakbo, logistik at kaligtasan.

Una, ang kahusayan sa pagpapatakbo: Ang lattice A-hugis ay nagbubunga ng isang mahusay na ratio ng lakas-sa-timbang. Kung ikukumpara sa solong tubular gin poles ng maihahambing na pag-aangat ng metalikang kuwintas, ang mga seksyon ng sala-sala ay mas magaan sa transportasyon at mas madaling magtipon, pagbabawas ng mga oras ng tao sa panahon ng pagpapakilos. Ang mga tatsulok na miyembro ay lumaban sa torsional buckling kapag ang poste ay gumagana sa mga off-vertical na anggulo sa panahon ng isang nakagagalit na pagkakasunud-sunod, na nangangahulugang isang steadier, mas nakokontrol na pag-angat.

Pangalawa, ang kakayahang umangkop sa site: Ang A-hugis lattice gin poles ay madalas na dumating sa mga modular na seksyon na naka-pin o magkasama. Ang modularity na ito ay nagbibigay -daan sa mga tauhan na pinasadya ang natipon na taas sa mga hadlang sa site, na ibinababa ang pangangailangan para sa isang sobrang laki ng kreyn o isang pangalawang kreyn. Sa maraming mga proyekto sa kanayunan o bulubunduking paghahatid, na ang pag -simplification ng logistik ay isinasalin sa mga pangunahing pag -iimpok at iskedyul.

Pangatlo, pag -align ng kaligtasan at regulasyon: Ang disenyo at paggamit ng mga pole ng gin ay tinutugunan sa mga pamantayan sa industriya at tinanggap na mga pamamaraan (halimbawa, TIA/ANSI Gin Pole Guidance at mga dokumento ng IEEE na naglalarawan ng mga limitasyon at pagsubok ng mga protocol para sa mga pole ng gin na ginamit sa mga komunikasyon at paghahatid ng trabaho). Ang mga field crew ay dapat sundin ang isang nakasulat na SOP na sumasaklaw sa pagsasaayos ng pagsasaayos, disenyo ng angkla, mga linya ng tag, mga zone ng pagbubukod, pag-inspeksyon ng pre-lift, at mga pamamaraan ng pagbaba ng emergency. Maraming mga nasasakupan ang nag -embed sa mga pamantayang ito sa mga lokal na regulasyon o mga patakaran ng employer para sa trabaho sa tower. Ang paggamit ng kagamitan na binuo sa mga kinikilalang pamantayan at pinatatakbo sa mga dokumentadong SOP ay binabawasan ang panganib at nagbibigay ng kalinawan sa ligal at seguro kung sakaling may isang insidente.

Mga pagsasaalang-alang sa Kaligtasan-Kritikal (kung ano ang makokontrol sa bawat pag-angat): huwag lumampas sa mga na-rate na mga kapasidad sa ibinigay na anggulo ng pagtatrabaho; Tiyakin na ang mga pin at fastener ay na -rate at na -secure; Patunayan na ang winch preno at snatch blocks ay nasa sertipikadong kondisyon; Subaybayan ang bilis ng hangin at suspindihin ang mga pag -angat kapag nagbabanta ang katatagan; at plano para sa isang kinokontrol na pagbaba ng landas kung sakaling mabigo ang pangunahing winch. Maraming mga manu-manong tagapagtustos at mga SOP ng site ay nangangailangan din ng pag-load-testing at visual inspeksyon record bago gamitin muna sa isang site. Ang mga praktikal na kontrol na ito ay sumusunod sa parehong mga prinsipyo na matatagpuan sa nai -publish na mga SOP para sa mga operasyon ng gin poste.

Paano Bawasan ang Panganib sa Tao at Kagamitan: Magtalaga ng isang solong karampatang superbisor ng pag-angat na may awtoridad sa pag-angat, makipag-usap sa plano ng pag-angat at mga senyas sa lahat ng mga tauhan, ilagay ang mga zone ng pagbubukod, at panatilihing malinaw ang mga hindi mahahalagang manggagawa. Ang mga pre-lift checklists ay dapat isama ang pag-verify ng pagpupulong ng metalikang kuwintas/pin torque, rigging anggulo, mga rating ng shackle, at katatagan ng angkla. Kung magagamit, gumamit ng mga winches na sinusubaybayan ng metalikang kuwintas o pag-load ng mga cell upang aktibong i-record ang lakas ng pag-angat at maiwasan ang mga hindi sinasadyang labis na karga. Ang mga kontrol na ito ay prangka ngunit gumawa ng pagkakaiba sa pagitan ng mga nakagawiang pag -angat at mga insidente na nagdudulot ng downtime at mga overrun ng gastos.

Node 4 - Dalawang Karaniwang Katanungan (Q&A) at malapit sa Brand & Contact

T: Paano ko malalaman kung aling uri ng ulo (ang nakataas na kumpara) kailangan ko para sa aking order ng gin poste?
A: Pumili ng isang nakagagalit na ulo kung ang operasyon ay nangangailangan ng pag-ikot ng isang kumpletong seksyon ng tower mula sa pahalang hanggang sa patayo (ang Upending Head ay nagbibigay-daan sa kinokontrol na pivoting at karaniwang isinasama ang isang swivel o drop-pin system), pumili ng isang nakapirming ulo kung aangat mo lamang ang patayo o gamitin ang gin poste bilang isang static na punto ng pag-aangat; Kung pinagsasama ng Site Work ang parehong mga gawain, tukuyin ang isang dual-use head kaya ang parehong gin poste ay sumusuporta sa parehong mga vertical na pag-angat at pag-aalsa ng mga operasyon nang walang retrofitting ng patlang-palaging i-verify ang tsart ng pag-load ng tagagawa para sa napiling pagsasaayos ng ulo.

T: Anong mga regular na inspeksyon at pagpapanatili ang magpapanatili ng ligtas na lattice gin poste sa loob ng maraming taon?
A: Suriin bago ang bawat paggamit (suriin ang mga rivets/bolts, maghanap ng mga bitak ng hairline o kaagnasan sa at iskedyul ng pag-load-test upang ang bawat naihatid na yunit ay nagpapanatili ng sertipikadong kakayahan sa pag-aangat. Panatilihin ang mga talaan ng inspeksyon upang ipakita ang nararapat na pagsisikap sa mga kliyente at mga awtoridad sa kaligtasan.

Sa konklusyon, ang A-hugis lattice gin poste ay isang napatunayan, mahusay na tool para sa pagtayo ng mga pole ng paghahatid, mga telecom tower at mga katulad na istruktura kung saan ang kadaliang kumilos, kontrol at isang kanais-nais na ratio ng lakas-sa-timbang ay mga prayoridad. Ang modularity, head-type na mga pagpipilian at dokumentado na mga tsart ng pag-load ay ginagawang diretso upang tumugma sa isang modelo sa mga pangangailangan ng iyong site; Ang disenyo at pagpapatakbo ng kasanayan ay nakahanay sa mga itinatag na pamantayan at mga SOP na ginamit sa buong industriya. Para sa mga koponan na sinusuri ang mga pagpipilian, timbangin ang kabuuang gastos sa lifecycle (pagkuha, transportasyon, oras ng crew para sa pagpupulong, at pagpapanatili) sa halip na presyo ng pagbili lamang-na kung saan ang mga sistema ng lattice ng A-hugis ay karaniwang nagpapakita ng kalamangan. Para sa propesyonal na pagkuha at teknikal na suporta sa A-hugis lattice gin poles, isaalang-alang ang mga linya ng produkto ng Lingkai; Ang kanilang mga modelo ay magagamit na may buong teknikal na dokumentasyon, mga tsart ng pag-load at suporta pagkatapos ng benta.Makipag -ugnay sa aminPara sa mga sheet ng modelo, mga sertipiko ng pabrika at isang konsulta sa pagpili ng tukoy na site-ang aming koponan ay tutugon nang may detalyadong mga panukala at mga pagpipilian sa paghahatid.
